Video Balun یا UTP balun چیست و چه کاربرد و مزایایی دارد ؟





دستگاه ویدئو بالون (Video Balun یا UTP balun) یک دستگاه الکترونیکی در سیستم های مداربسته است که بسیاری آن را به عنوان یک تقویت کننده در کابل کشی سیستم مداربسته آنالوگ می شناسند.

همانطور که میدانید سیستم های دوربین مدار بسته انالوگ اطلاعات تصویر را به صورت سیگنال به دستگاه مرکزی ارسال می کنند. به سیستم ارسال سیگنال دروبین های مداربسته سیستم نامتقارن می گویند. در این سیستم سیگنال از طریق دو سیم که یکی دارای سیگنال و یکی زمین شده است انتقال می یابد. سیم زمین شده معمولا به صورت شیلد در اطراف سیم سیگنال قرار گرفته است.

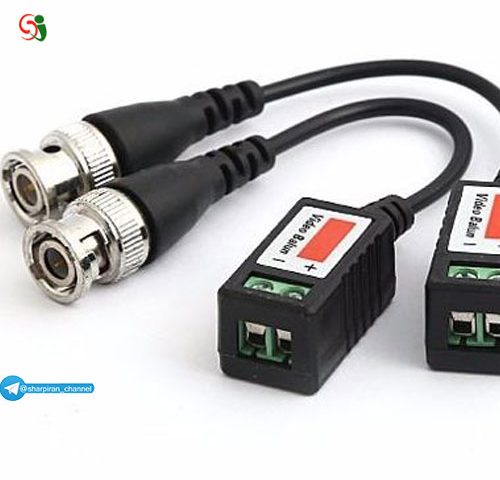

ویدئو بالون


در مقابل سیستم انتقال سیگنال نامتقارن یک سیستم انتقال سیگنال متقارن نیز وجود دارد. در این سیستم دو سیم هر دو دارای سیگنال هستند. این سیگنالها با هم دارای تقارن هستند و در صورت وارد شدن امواج نامتقارن به سیگنال (به صورت نویز) آنها در انتهای مسیر حذف می شوند.

یک سوال مهم : آیا ویدئو بالون سیگنال را تقویت می کند؟

ویدئو بالون ها انواع متفاوتی دارند. نوع ساده انها را ویدئو بالون پسیو passive می نامند. ویدئو بالونهای پسیو هیچ گونه تقویتی بر روی سیگنال شما انجام نمی دهند و تنها سیگنال را از نوع نامتقارن به متقارن تغییر می دهند.مزیت این ویدئوبالون ها عدم نیاز به تغذیه در محل تبدیل می باشد. ویدئو بالون های پسیو قابلیت انتقال سیگنال تا فاصله ششصد الی هزار متری را برای شما فراهم می کنند ویدئو بالون پسیو را در اصطلاح علمی video balun Autotransformer نیز می نامند.



ویدئو بالون
نوع دوم ویدئو بالونها را ویدئو بالون اکتیو می نامند. در این نوع در کنار تبدیل سیگنال، سیگنال تقویت نیز می شود. مزیت اصلی این نوع ویدئو بالون امکان ارسال سیگنال تا مسافت طولانی تر است. بسته به نوع کابل و نوع ویدئو بالون این ویدئو بالون ها امکان ارسال اطلاعات تا فاصله هزار و پانصد متری را فراهم می کنند. البته ویدئو بالون های الکتیو در نیاز به تغذیه نیز خواهند داشت و از نظر هزینه هم پرهزینه تر هستند.

امیدواریم این دانشنامه مورد پسند شما دوستان قرار گرفته باشد .
