اتصال دوربین مداربسته به آنتن مرکزی

دوربین مدار بسته

دوربین مدار بسته

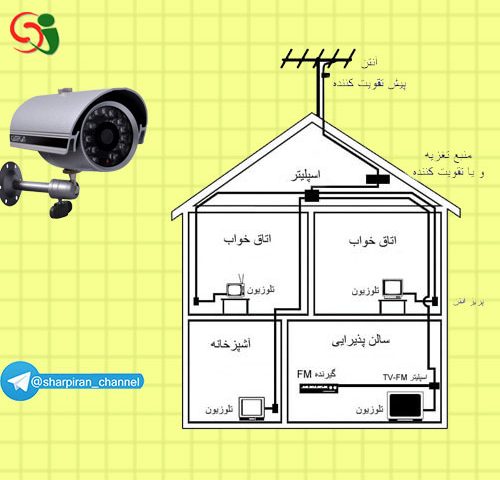

روش کار سیستم آنتن مرکزی بسیار ساده است . این سیستم در ساده ترین حالت از یک آنتن ، یک تقویت کننده و یک یا چند اسپلیتر یا تقسیم کننده تشکیل شده است . هر یک از این تجهیزات وظیفه خاص خود را دارند . آنتن وظیفه دریافت سیگنال های تلویزیونی را برعهده دارد. تقویت کننده خروجی آنتن را تقویت می کند تا پس از تقسیم سیگنال ها دچار افت نشوند .  وظیفه اسپلیتر یا تقسیم کننده هم تقسیم کردن مساوی سیگنال ورودی بین خروجی هاست. سیستم مداربسته را نمیتوان به صورت مستقیم به سیستم مداربسته متصل کرد. دلیل این امر متفاوت بودن نوع سیگنال های آنهاست. برای همسان کردن این دو سیگنال از وسیله ای به نام مدولاتور RF استفاده می کنند . امروزه برای سادگی بیشتر کار معمولا از مدولاتور های فول باند RF برای اتصال دستگاه DVR به آنتن مرکزی استفاده می شود.

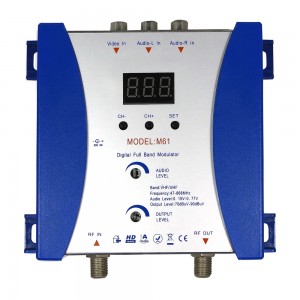

نصب مدولاتور بسیار ساده است. در پایین می توانید تصویر یک مدولاتور فول باند را ببنید. مدولاتور دارای یک ورودی RF و یک خروجی RF و یک ورودی تصویر و یک یا دو ورودی صدا است است .  خروجی تقویت کننده را باید به ورودی RF مدولاتور متصل کنید. ورودی تصویر DVR هم به Video In متصل خواهد شد. در صورت داشتن صدا در محل میتوانید خروجی صدای DVR را نیز به Audio In مدولاتور متصل کنید و نهایتا خروجی RF را به اسپلیتر خود متصل می کنید. پس از روشن کردن دستگاه از طریق کلیدها و سون سگمنت موجود بر روی مدولاتور خواهید توانست کانال مورد نظر خود برای نمایش تصاویر دوربین مداربسته را انتخاب کنید.



آنتن مرکزی

  • سادگی: با استفاده از آنتن مرکزی برای دیدن تصاویر ، تصاویر دوربین ها به صورت یکی از شبکه های تلویزیونی تبدیل خواهد شد. مشاهده تصاویر به این صورت برای افرادی که هیچ اطلاعات فنی یا کامپیوتری ندارند به راحتی قابل انجام خواهد بود.
  • هزینه پایین: هزینه اتصال دوربین به سیستم آنتن مرکزی بسیار ناچیز و در حد خرید یک مدولاتور و تنظیم آن خواهد بود.
  • عدم امکان بازپخش تصاویر: متاسفانه با اتصال سیستم مداربسته به آنتن مرکزی شما امکان بازبینی تصاویر یا دسترسی به منوهای دستگاه را در محل نمایش آنها نخواهید داشت.
  • رزولوشن پایین: با توجه به انتقال تصاویر دوربین ها به صورت PAL رزولوشن تصویر دوربین ها به شدت در محل نمایش کاهش خواهد یافت.

آیا میتوان NVR را نیز به آنتن مرکزی متصل کرد؟ بله ، از طریق استفاده از تبدیل VGA به AV شما میتوانید خروجی دیجیتال دستگاه NVR را به آنالوگ تبدیل کرده و از این طریق دستگاه دوربین های تحت شبکه را به سیستم آنتن مرکزی متصل کنید. توجه داشته باشید که با توجه به انتقال آنالوگ دوربین ها تا محل نمایش روزولشن تصاویر آنها به شدت کاهش خواهد یافت .
